上一篇文章中，正航儀器已經(jīng)為大家介紹了相關(guān)的實驗過程，下面，由細(xì)心的小編輯和大家一起看看試驗現(xiàn)象和分析試驗結(jié)果吧！
經(jīng)過不同方法處理后，泡沫水泥與普通混凝土結(jié)合力的測定結(jié)果見表1．由表1可知，實驗一的測試樣塊，泡沫混凝土與普通混凝土的結(jié)合力較小，用手輕輕一拉就會開裂，在冷凍處理過程中也出現(xiàn)了泡沫混凝土與普通混凝土開裂的情況;實驗二的測試樣塊，泡沫混凝土與普通混凝土的結(jié)合力明顯增大;實驗三的測試樣塊，泡沫混凝土與普通混凝土的結(jié)合力有所提高．
一、實驗原理分析
要研究普通混凝土與泡沫混凝土之間的結(jié)合力大小，首先應(yīng)考慮二種材料的化學(xué)特性是否有較大差異．根據(jù)測定的普通混凝土與泡沫混凝土的XRD圖譜(圖1、圖2)可以看出，它們的物質(zhì)組成基本相同．制備泡沫混凝土所用到的發(fā)泡劑僅位于混凝土泡孔的內(nèi)壁而非表面上，且含量在0.01%以下，故其對普通混凝土與泡沫混凝土之間的結(jié)合力的影響是很小的．因此，研究普通混凝土與泡沫混凝土之間的結(jié)合力問題，其實質(zhì)就是研究測試樣塊的制作方法以及選取合適的原料．
二、泡沫混凝土的干密度
在本實驗中制備混凝土夾心泡沫水泥需用4級泡沫混凝土，而制得的泡沫混凝土試塊是否合格可通過干密度來檢驗．泡沫混凝土干密度的測定方法:將經(jīng)過28天干燥后的泡沫混凝土塊磨成比較規(guī)則的長方體塊，用游標(biāo)卡尺分別測出其長、寬、高，通過計算得到其體積，在電子天平上測出其質(zhì)量，然后

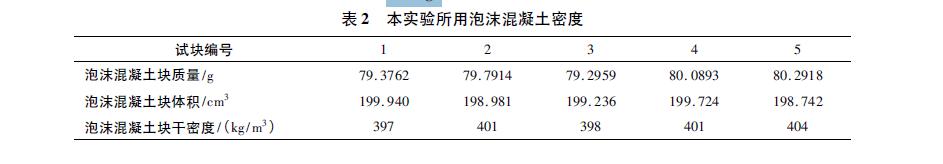

計算出干密度．測試數(shù)據(jù)如表2所示．經(jīng)過測定，本實驗所制備泡沫混凝土的干密度均為400kg/圖3泡沫混凝土的XRD圖像m3
三、試塊結(jié)合力的影響因素分析
本實驗所用的泡沫混凝土采用了LC－01型泡沫混凝土發(fā)泡劑．該發(fā)泡劑為橘紅色透明液體，無毒無異味，其顯著特點有四個:一是采用了具有多個羧基和一個羥基的新型表面活性劑;二是使用了與表面活性劑配套的新型穩(wěn)泡劑;三是所有組分均為十分穩(wěn)定的物質(zhì);四是其泡沫混凝土產(chǎn)品在太陽光不直接照射的情況下，免養(yǎng)護(hù)．用這種發(fā)泡劑制得的泡沫混凝土有較好的保溫效果，但若作為外墻，其抗壓性能受到一定的限制，而普通混凝土的抗壓效果較好，因此設(shè)計這種墻體，充分發(fā)揮了普通混凝土、泡沫混凝土的各自優(yōu)勢，能夠達(dá)到節(jié)能的效果．但是，混凝土板與泡沫混凝土保溫材料的結(jié)合力能否滿足工程的要求，則是這種墻體能否被開發(fā)出來的重要因素之一．根據(jù)預(yù)測，普通混凝土和泡沫混凝土應(yīng)該有一定的結(jié)合力，但是在實驗一中卻沒有得到應(yīng)有的結(jié)果．我們分析，在普通混凝土和泡沫混凝土結(jié)合的過程當(dāng)中，二者都需要吸收一定的水分，所以未經(jīng)水養(yǎng)護(hù)的混凝土板與泡沫混凝土的結(jié)合力比較低．因此，在實驗二中，我們將混凝土板在水中進(jìn)行了浸泡，相關(guān)數(shù)據(jù)證明，經(jīng)水養(yǎng)護(hù)的混凝土板與泡沫混凝土的結(jié)合力有所提高．理論上說，混凝土板與泡沫混凝土的結(jié)合力一方面取決于二者的接觸面積;另一方面取決于單位面積上的結(jié)合力．因此要
提高二者之間的結(jié)合力就必須從這兩方面下手．為此，將混凝土板分別用5%磷酸和10%磷酸做了處理，實驗數(shù)據(jù)表明，處理之后兩者的結(jié)合力確實增大了．分析原因可能是水泥水化過程中會產(chǎn)生大量的氫氧化鈣，在凝結(jié)過程中會吸收空氣中的二氧化碳生成大量碳酸鈣．若用磷酸處理混凝土板塊表面，磷酸與水泥當(dāng)中的碳酸鈣反應(yīng)，將混凝土板表面腐蝕，從而增大了其與泡沫混凝土的結(jié)合面積;另一方面，未反應(yīng)完全的PO3－4和混凝土中的SiO2－3、Ca2+可通過離子鍵的形式把泡沫混凝土和普通混凝土連接起來，這勢必會進(jìn)一步提高它們之間的結(jié)合力，并且經(jīng)10%磷酸處理后的試塊結(jié)合力更強(qiáng)．但若濃度過大，混凝土板表面腐蝕太厲害，也會影響普通混凝土和泡沫混凝土塊的結(jié)合．
四、試塊的抗冷熱沖擊性能
經(jīng)測試，本實驗制作的泡沫水泥與普通混凝土有較強(qiáng)的結(jié)合力，這就為我們研發(fā)的以泡沫混凝土與普通混凝土相結(jié)合制作成的新型外墻保溫墻體的推廣應(yīng)用提供了可能性。
這種墻體能夠充分發(fā)揮泡沫混凝土與普通混凝土的優(yōu)越性能，施工方便，節(jié)約能源，抗壓能力強(qiáng)．冷凍處理后的泡沫水泥與普通混凝土的結(jié)合力相當(dāng)強(qiáng)，說明這種墻體具有較強(qiáng)的抗冷熱沖擊能力，能在解決我國北方地區(qū)冬季晝夜溫差的問題上發(fā)揮巨大作用．此外，這種墻體采用泡沫混凝土作為保溫材料，不僅適用于北方需冬季保暖地區(qū)的采暖建筑，也適用于南方需夏季隔熱地區(qū)的空調(diào)建筑，由此看來，這種新型墻體有很大的發(fā)展前景。http://66091.cn
