微機化儀器儀表設計機型選擇實用手冊

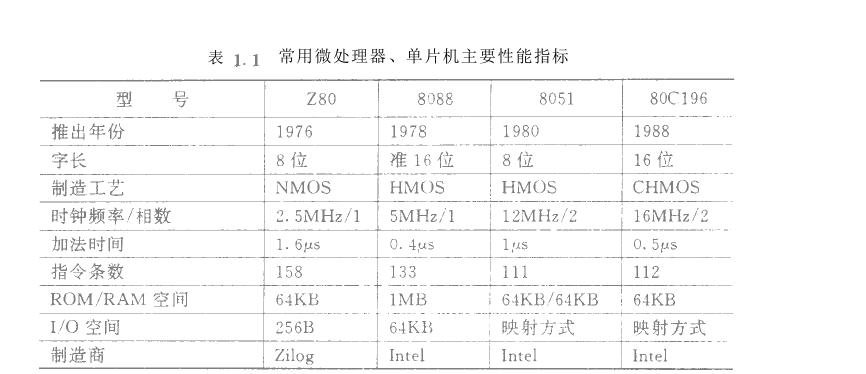

對微機來說，機型的選擇首先是指選擇CPU型號型號不同的CPU，其字節長度指令功能及執行時間、存儲器、I/O口擴充能力和中斷能力、兼容芯片的品種與價格等懸殊很大表.

Inte1公司生產的Mcs一51系列單片機在我國是仍處于應用熱潮中的主要機種．它帶有片內存儲器和I/O口、定時計數器、串行通信等，并且具有指令豐富、運行速度快、位理能力強、擴展性能好的特點，國內市場已有多種不同檔次的開發設備可以選用。由于單片機片內資源豐富、體積小、功耗低、可靠性高、價格便宜，非常適合于在小規模儀器儀表中使用。

16位CPU和單片機多用于八位機難以滿足要求的場合。通常，8位CPU需通過多字節數據采集與數據處理來換取精度，付出的代價是降低了運行速度。當儀表功能復雜、數據量大、精度與實時性要求較高時，8位機無法勝任，或必須依賴特殊的硬件措施和復雜的軟件結構才能完成任務。此時如使用16位機往往能達到事半功倍的效果。此外，當芯片價格或設備投資在整個儀表的硬、軟件研制費用中處于輔助地位時，為了減少軟件研制的工作量，加快儀表設計進程，也應使用16位機。當然，為了解決精度、速度、可靠性及成本之間的矛盾，采用8位CPU組成多處理器系統也是一種可取的方案。機型選擇除了著眼CPU型號外，還應考慮微機的結構形式。儀器儀表中的微機既可自行設計，也可以使用定型產品。定型產品又分單板機、標準總線多板機、個人計算機等。單板機結構簡單，使用簡便，價格低廉，適合用于開發樣機或直接作為低檔次儀器儀表的微機使用。

個人計算機功能齊全，資源豐富，支持多種高品質語言程序設計，因而適用于以數據處理為主要功能的微機化儀器儀表。它要求較好的工作環境，而IPC可直接用于工業現場。標準總線的多板工控機具有結構緊湊、品種多樣、功能靈活、易于擴展等特點，無論是開發樣機，還是批量投產都較為適宜。通常是選購一部分通用功能板，再按標準總線自行設計具有特定功能的插板來組成整個微機化儀器儀表。

這是一種降低成本，縮短研制周期的有效途徑。在功能與性能特殊，或由于批量生產而要求嚴格限制成本的場合，微機化儀器儀表全部硬、軟件都應自行設計。此時，微機的選型還應兼顧開發手段、板問連接、資源利用以及設計人員對某種機型的熟悉程度等諸多因素。(本文來源：正航儀器)  http://66091.cn
