微機化儀器儀表內總線全方位介紹

用于計算機設備內部板與板之間連接的總線稱為內總線，其由以下三種內部連接形式，正航儀器小編輯來為您詳細介紹：

(1)單板直接連接

單板結構不存在板與板之間的連接問題。當自行設計功能簡單的微機化儀器儀表時，采用這種結構可以簡化設計、降低成本、縮小占用的立體空間。由于單板結構無對外連接的總線，設計樣機時，需先考慮好怎樣進行硬、軟件開發調試。此外，由于所有元器件集中在一塊板上，必須合理地布局和走線以減少有害的鍋臺與發熱的影響。當儀器儀表功能復雜時，采用這種結構設計難度較大，難以一次成功。

(2)多板非標準連接

將儀器儀表按功能劃分為幾種功能模塊，每一模塊分別設計制版，然后通過自定義總線裝配連接。這種非標準總線多板結構是自行設計微機化儀器儀表時常用的結構形式。譬如，可以把電源、模擬電路、數字電路分別制版，當線路復雜時還可進一步細分。這種結構同樣要事先考慮開發問題。與單板相比，它的空間利用率高，各部分之間有害影響小，而且便于分別設計、安裝、調試，如發現某一單元不合要求需重新設計時，其它單元不必隨之返工。

(3)多板標準總線連接

當儀器儀表功能復雜時，為了避免重復設計開發，宜選用標淮總線組成的多板結構。某些通用功能如cPU控制、存儲器擴展、通信接口等可以通過標準總線模板實現，其它專用功能則要自行設計與開發。設計標淮總線模板要參照總線規約進行，板與板之間嚴格避免總線競爭，板問負載效應及相互影響也要充分考慮。實踐表明，采用標準總線結構設計微機化儀器儀表，可以充分利用已有的技術成果，降低硬、軟件投資，并能有效地縮短開發與生產周期。在樣機研制和小批量試生產階段，這是一種十分可取的結構。此外，把通用型微機(如PC機)擴充、改造使之成為儀器儀表，也可以看作屬于這種結構形式。

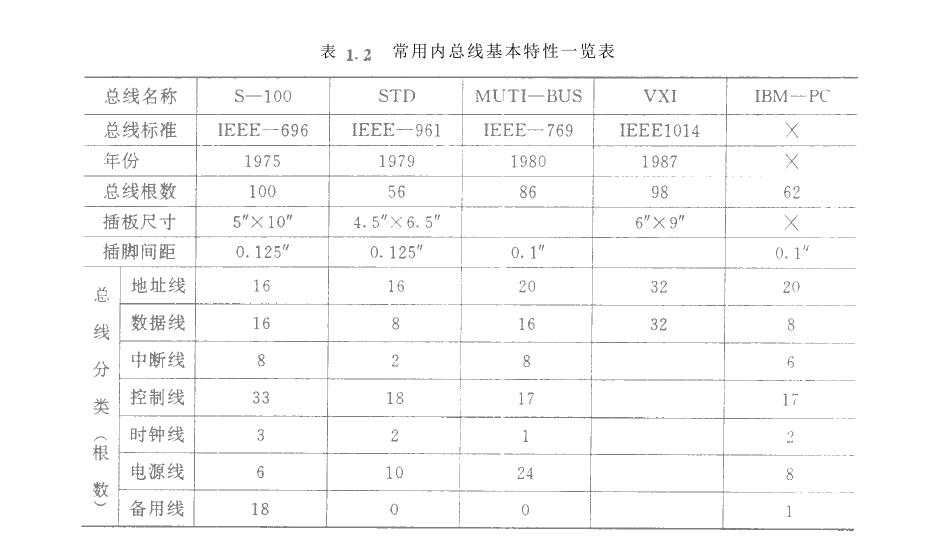

表1.2列出了幾種常用內總線的基本特征。

應當指出，STD總線是一種適用于各種工業控制機的標淮總線。它設計周全，適應性好，各種流行的8位與16位CPu或單片機均可使用。5TD總線功能較強，尤其是它的控制總線，不僅提供了存儲器和I/O口的基本讀/寫控制，還為存儲器與I/O口的擴展、動態存儲器刷新、慢速數據口同步、直接存儲器訪問與多機處理、非屏蔽中斷與可屏蔽向量中斷、電源攙電與備用電池等提供了相應的控制信號。5TD總線的插板和機籠結構小巧，連接可靠，裝配成小型儀器儀表非常適合在工業現場使用。近年來國內外市場相繼推出280、MCS一51、MCS一卯等各種系列的sTD總線插板及支持軟件，有力地促進了微機化儀器儀表的研制與開發。(本文來源：正航儀器)http://66091.cn
