一、產品簡介

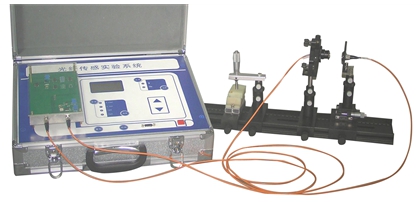

GCEFS-B型光纖傳感器綜合實驗系統是我司專為光纖傳感器學習研究而開發。利用光纖端場測量物體的轉動頻率、速度、液體流速、震動頻率、振幅及物體橫向微震動、橫向微位移等的測試原理和方法。實驗系統中所用的光纖傳感全部由離散器件組成。更有利于學生實驗和二次開發。另外本實驗系統配有相應軟件，實驗結果和曲線可以通過計算機直接顯示和描繪。
二、教學目的
1、描繪半導體激光器的P-I、V-I曲線，計算半導體激光器的閾值，了解半導體激光器連續狀態下的工作特性
2、測量光纖透射率和縱向間距的關系曲線，了解光纖端場測量物體的微裂縫、微位移或者微震動的原理和方法
3、測量光纖透射率和橫向間距的關系曲線，了解利用光纖端場測量物體橫向微震動、橫向微位移的原理和方法
4、測量光纖反射率和反射物體之間的間距關系曲線，了解利用光纖端場測量物體轉動頻率、速度、液體流速、震動頻率、振幅等的原理和方法
5、測試光纖微彎后的透射率和彎曲程度的關系曲線，了解微彎式微位移傳感或微應力傳感的實驗原理和方法
三、儀器功能
1、LD光源的P-I,V-I特性曲線測試實驗
2、透射式橫向光纖位移傳感實驗
3、透射式縱向光纖位移傳感實驗
4、反射式光纖位移傳感實驗
5、微彎式光纖位移傳感實驗
6、微彎式光纖壓力傳感實驗
7、光纖傳感角速度測試
8、光纖傳感頻率測試實驗
9、光纖傳感振幅測試實驗
四、實驗配置
光纖傳感器綜合實驗主機、光纖傳感器實驗操作平臺、跳線、法蘭盤、實驗軟件、實驗講義、測試報告等
