風力發電機組用逆變器試驗方法

1 主題內容與適用范圍

本標準規定了風力發電機組用逆變器工作性能的試驗條件、試驗內容和試驗方法。

本標準適用于充電型風力發電機組用逆變器產品(以下簡稱逆變器)。

2 引用標準

GB 2423 電工電子產品基本環境試驗規程

GB 3768 噪聲源聲功率級的測定簡易法

GB 3859 半導體電力變流器

JBfT 6949.2 小型風力發電機組用控制器試驗方法

JBfT 7143.1 風力發電機組用逆變器技術條件

ZB K84 001. 1 儲能用鉛酸蓄電池產品品種規格

3 試驗條件

3. 1 若無特殊要求，逆變器的全部試驗應在符合JBfT 7143. 1 第5. 2 條規定的條件下進行。

3.2 試驗應在與實際工作等效的電氣條件下進行，如達不到這一要求，應在滿足逆變器技術要求的條件下進行。

3.3 試驗用儀器、儀表應經校驗合格，其精度等級應符合附錄A (參考件)的規定。

3.4 試驗用樣機不少于2 臺。

4 試驗內容和試驗方法

本標準所規定的試驗內容和方法適用于直流輸入型逆變器，對于交流輸入型逆變器可按JBfT

6949.2 并參照本標準的有關規定進行。

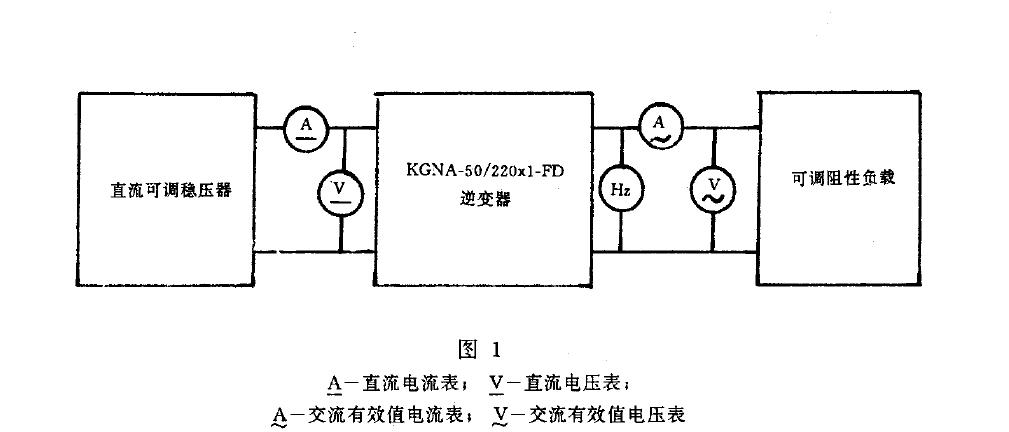

逆變器的輸出電壓、頻率、波形、效率及保護性能和負載等級的試驗方法均按圖1 所示原理圖進行接線。

4. 1 輸出電壓和頻率的測定

4. 1. 1 試驗中所用直流穩E 電源，電壓應能在逆變器輸入電壓允許范圍內連續可調，負載用可調阻性負載。

4. 1. 2 試驗按下述步驟進行g(shù)

a. 將直流穩壓電源輸出電壓調整至逆變器輸入電壓的額定電壓值g

b. 調整負載電阻使逆變器的輸出功率為額定功率;

可調阻性魚載

c. 緩慢調整直流穩壓電源，使其電壓值在額定電壓的85%~120% 范圍內變化s

d. 測量其輸出電壓、頻率，共測3 次，并將測量數值及算術平均值填入表2 。

4.2 輸出波形的測定

試驗按下述步驟進行g(shù)

a. 將直流穩壓電源輸出電壓調整至逆變器輸入電壓額定值;

b. 調整負載電阻逆變器輸出功率為額定功率;

c. 將示波器探頭接至圖1 的逆變器輸出端，觀測其輸出波形(見圖2). 計算(a-b)/b 值。
