✿ 研發一種具有高度、寬溫度規模、多通道的溫濕度測量設備來滿意環境試驗設備校準的需求。
✿ 一起為減輕檢查人員的勞動強度，在滿意測量請求的前提下，依據國家的有關規范規范，規劃了一套專用的校準軟件，將校準進程程序化、規范化、自動化，這也是當今計量技能的發展方向之一。
✿ 目前國內計量有些所運用的這類規范設備大致有兩種解決計劃：一種是直接選用現成的數據收集器如Agilent34970A及其配套的收集卡，或許選用keith1ey2700數字多用表和其配套的收集卡構成高精度多通道收集體系；這種計劃測量度高，可靠性好，可是本錢高。
✿ 另一種計劃是自行研發多通道的溫濕度收集設備。
✿ 這些年，跟著高精度Ain變換器材報價的不斷降低以及Ain變換器材功用的不斷完善，使研發便宜的多通道、疾速、高精度溫濕度收集體系成為可能。

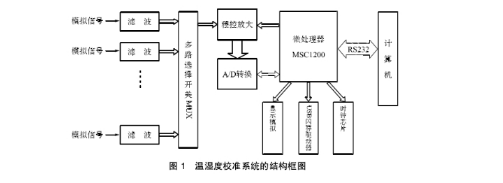

✿ 首要包含幾個模塊：溫度、濕度傳感器，由MSC1200構成的溫濕度收集電路、電源、按鍵以及顯現電路、時鐘電路、USB閃存驅動器模塊、RS232通訊電路等。
✿ 體系底層電路的功用首要包含：溫濕度信號收集及其有關處理，實時顯現溫濕度信息，日期時刻信息，USB閃存驅動器文件存儲信息等。
✿ 溫度、濕度傳感器的挑選溫度傳感器有許多種，常用的有熱電偶、熱電阻、熱敏電阻、集成電路溫度傳感器如18B20等，作業原理各異，測量規模和測量度也各不一樣。
✿ 本體系別離選用熱電偶和熱電阻作為溫度傳感器，熱電阻用于300℃以下的高度測量，熱電偶的測量度盡管不如熱電阻，但它具有更寬的測量規模，在高溫環境下很適用，因?yàn)樗鼈兌細w于ITS90溫標中引薦運用的溫度傳感器，因而具有極好的通用性和互換性。

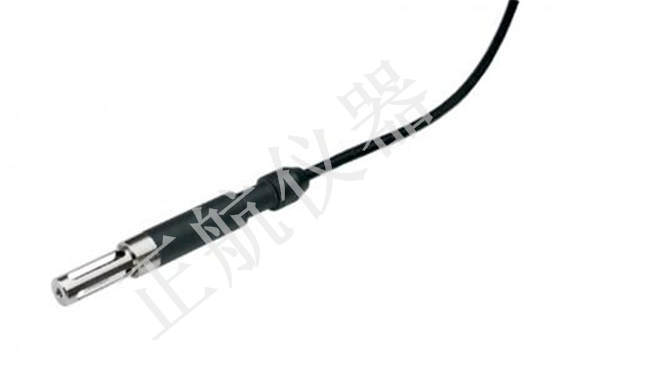

✿ 濕度測量一般選用干濕球的方法，但考慮到這種方法操作費事，故選用專用的濕度傳感器選用具有數字接口的濕度傳感器，能夠便利地與單片機通訊，簡化硬件的規劃。
✿ 電源電路
✿ 因?yàn)锳nc的模仿電源Avnn和數字電源nvnn是別離的，能夠獨自供電，且電壓的作業規模為2.7一s.2sv。

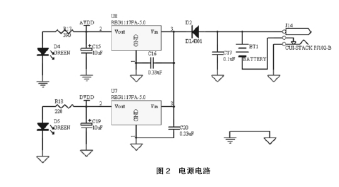

✿ 模仿電源和數字電源別離設置能夠使Avnn不受nvnn電源卜的再生信號的攪擾所以，規劃中選用的是兩個ASM1117三端集成穩壓模塊別離給MSC1200的模仿有些和數字有些供電。供電電壓9V電源電路如圖2所示。
✿ 模仿信號收集電路
✿ 美國德州儀器公司(TEXAS INSTRUMENTS)推出了一種帶24位A/D變換器的微處理器MSC 1200,具有一些增強特性，格外合適測量高度的溫度、壓力傳感器等輸出的弱小信號。
✿ 功用強、功用好，是MSC1200單片機的長處，它集成了一個增強型8051內核，有8路24位低功耗(4 mW),A/D變換；一路8位電流輸出DAC,20個中止源；16位PWM；全雙工DART(并兼容有SPI功用)；中止方法電流小于0.1A；比規范8051內核履行速度快3倍且全兼容；片內集成4K或8K字節FLASH，并且FLASH可定義為程序分區與數據存儲分區，給規劃帶來非常大的靈敏性；片內SRAM也多達256字節；選用TQFP-48小型封裝。
✿ 因?yàn)榫哂腥绱烁叩哪７潞蛿?shù)字集成度，對請求小體積、高集成度和測量而言，MSC1200為抱負的結合挑選。
✿ MSC1200內部包含完好的前向通道，有多路開關，能夠挑選差分輸人的方法具有4路差分信號接人；或許挑選單端對地輸人的方法可接人8路輸人信號。
✿ 還能夠挑選運用緩沖器，它的內部擴大器為可編程增益擴大(PGA)，能挑選增益值(在1128之間可調)。
✿ 這么一來，關于一些輸出弱小信號的傳感器來說就對比便利它們能夠直接接人MSC 1200的輸人端，無須在電路中再添加中心的擴大環節，這關于體系規劃是非常有利的。
✿ 此外，MSC 1200內部通道構造框圖的AiD變換器為24位高分辨力},-o AiD變換器，還具有三種數字濾波方法可供挑選。
✿ 此外，內部還包含一路可編程輸出的電流型DAC，可作為熱電阻測量電路的恒流源，這些是完結測量體系的必需有些。
✿ 這么，體系需求的外圍電路很少，整機構造顯得反常簡練在模仿信號輸人方面，MSC 1200能夠直接取得由傳感器傳來的低電平差分信號或單端信號。
✿ 其ADC在數據輸出速率為10 Hz時能夠得到22位的有用分辨力，本體系可銜接的溫度傳感器類型包含熱電阻和熱電偶，熱電偶自身發生熱電勢可直接與輸人端相連，熱電偶的冷端溫度由MSC 1200內部的溫度傳感器測得。
✿ 而熱電阻則是經過MSC1200的IDAC供給的恒流源，將電阻信號變換為電壓信號來進行測量。
✿ 在數字功用方面，MSC1200的內核與8052微處理器的內核徹底兼容，使其具有杰出的兼容性和很強的數據處理才能。
✿ 并且它是優化了的8051內核，即在一樣的時鐘頻率下，它運轉速度比規范的8051單片機快3倍，因而，運用較低的外部時鐘頻率就可取得與規范的8051單片機一樣的功用。這不只降低了體系噪聲和電源功耗，并且還提高了體系的處理才能。
✿ MSC1200的Flash存儲器具有在體系(ISP)編程的功用這不只拓展了器材的用處、縮短了體系調試周期，并且使前期的規劃開發進程愈加便利靈敏，還節省了仿真器和燒寫器的投人，簡化了設備的現場保護和晉級作業，在后期使用中也具有很大的靈敏性和可晉級拓展性。✿ 分辨力的點陣液晶顯現器，該顯現器自帶多種GB2312一二級簡體漢字，具有漢字、ASCII碼、點陣圖形和改變曲線同屏顯現功用，到達令人滿意的顯現作用，使體系具有較好的人機界面。
