【技術支持】用戶必知的兩箱式冷熱沖擊試驗箱吊籃移動裝置設計方法

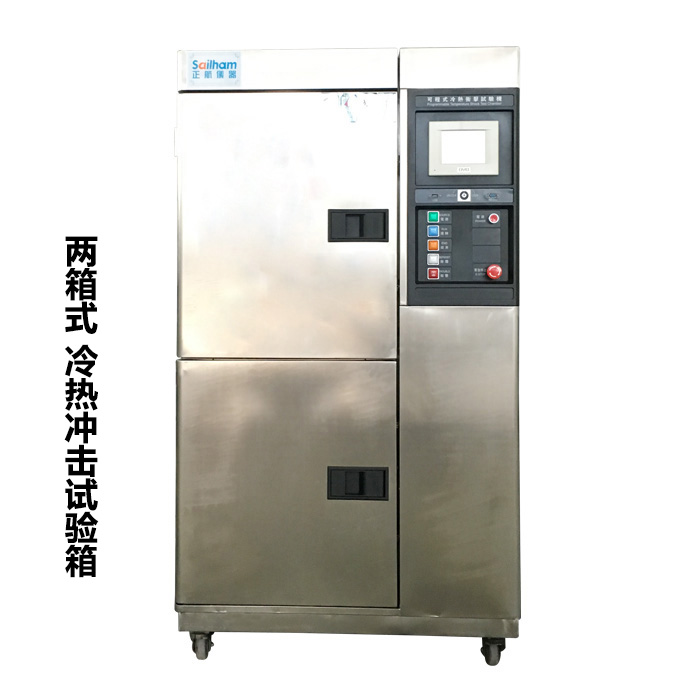

☎ 兩廂式冷熱沖擊試驗箱能模擬高溫與低溫之間的瞬間變化環境， 用于確定裝備在經受周圍大氣溫度的急劇變化時， 是否產生物理損壞或性能下降，在進行沖擊試驗時， 只需通過吊籃將測試件移動至相應的工作室即可。

☎ 主要介紹了吊籃移動裝置設計， 采用氣動裝置作為動力源， 可以滿足溫度沖擊試驗測試件自動轉換工作室的需求。

☎ 兩廂式冷熱沖擊試驗箱的應用范圍越來越廣， 是航空、汽車、家電和科研等領域必備的測試設備， 考核和確定檢測儀器、機械、電工和電子產品整機，以及零部件等在進行高低溫沖擊試驗后的參數及性能， 適用于飛機飛行暴露、空運－沙漠暴露和陸運或空－寒冷暴露[1-2] 等環境。

☎ 兩廂式?jīng)_擊試驗箱沖擊工作時， 只需通過吊籃將測試件移動至相應的工作室即可， 這種結構限度地減小了冷熱沖擊時的熱負荷， 縮短了溫度恢復時間， 也是較可靠、節能的一種冷熱沖擊方式， 消除了因外部空氣進入而導致的結霜問題， 憑借保持穩定環境的機構實現了長時間無除霜運轉。

☎ 兩箱式冷熱沖擊試驗方式若在兩臺試驗設備上進行， 難以避免環境氣候?qū)υ囼灅悠返挠绊懀?以及由于移動而損壞樣品， 而且試驗工作量大， 影響試驗結果的重復性、再現性和準確性。

☎ 為了保證試驗的穩定性， 必須有一套良好的吊籃移動裝置，下面就對吊籃移動裝置的工作原理進行闡述， 并對各組成部件進行深入的分析。

☎ 吊籃移動裝置的工作原理

☎ 兩廂式冷熱沖擊試驗箱的上部是高溫試驗區， 下部是低溫試驗區， 試驗樣品裝在吊籃上， 由氣缸控制上下移動。

☎ 當進行高溫試驗時， 通過氣源三聯件調好氣壓后，三位五通電磁閥接通， 氣缸軸向下移動， 帶動吊籃向上移動， 利用氣缸的拉力使吊籃的下部與箱體隔板壓緊， 達到密封效果。

☎ 當進行低溫試驗時， 三位五通電磁閥換向， 氣缸軸向上移動， 吊籃由重力向下降落， 利用吊籃的重力與箱體隔板壓緊， 達到密封的效果，氣缸上部帶有感應器， 感應器可以感應到氣缸里面活塞的位置， 從而調節感應器的位置，就可以調節氣缸軸的伸出距離， 也就可以調整吊籃向下移動時壓在箱體隔板上的壓力， 并可以防止鋼絲繩松動。

☎ 與其他技術方案的對比

◆ 常規的兩廂式冷熱沖擊試驗箱吊籃移動裝置， 氣缸安裝在吊籃底下的高溫槽或低溫槽內， 氣缸軸與吊籃底板通過接頭連接，吊籃密封裝置安裝在上下板的側面， 由氣缸直接來驅動吊籃上下移動。

◆ 當氣缸軸向下移動到指定位置時， 吊籃上板的側面密封裝置與高低溫槽隔板壓緊形成密封； 當氣缸軸向上移動到指定位置時， 吊籃下板的側面密封裝置與高低溫槽隔板壓緊形成密封。

◆ 常規的兩廂式冷熱沖擊試驗箱直接采用氣缸來驅動吊籃上下移動， 氣缸必須安裝在吊籃底下， 吊籃底下可能是高溫環境或低溫環境， 對氣缸的性能要求較高，氣缸的安裝維護較難； 吊籃密封裝置安裝在側面，密封效果較差， 拆裝較難。

☎ 本文設計的兩廂式冷熱沖擊試驗箱吊籃移動裝置由氣缸驅動， 采用汽缸、鋼絲繩和滾輪的配合來拉動吊籃進行溫度沖擊試驗。

☎ 氣缸裝在高低溫區的外面， 通過鋼絲繩與吊籃連接， 只需選擇通用的氣缸就能實現驅動， 氣缸的安裝更換極為方便； 吊籃的上下封板裝有硅膠密封條， 硅膠密封條通過拉鉚釘后涂密封膠固定， 密封性能好， 安裝維護方便。

☎ 詳細設計

◆ 兩廂式冷熱沖擊試驗箱吊籃移動裝置主要由驅動裝置、密封裝置、樣品架組件等部件組成， 各部件的合理組合， 構成一套良好的移動裝置；從一個工作室轉換到另一個工作室的轉換時間小于10 s 。

☎ 驅動裝置

◆ 驅動裝置是由氣缸、滾輪、鋼絲繩、氣源三聯件、三位五通電磁閥和一些氣動配件組成。

◆ 利用氣源三聯件調節好氣壓后， 通過三位五通電磁閥控制氣缸上下移動， 氣缸頂端與鋼絲繩連接， 鋼絲繩另一端通過滾輪與吊籃頂上固定， 各部件的合理組合， 形成了一套驅動裝置。

☎ 底部密封裝置

◆ 底部密封裝置作為吊籃底部的密封， 通過氣缸的拉力與箱體隔板形成密封底部密封裝置的組成和頂部密封裝置相同。

◆ 底部密封裝置安裝在低溫室內， 低溫幾乎對所有的基體材料都有不利的影響， 所以底部密封裝置所用的材料必須滿足低溫環境的使用要求。

☎ 樣品架組件

◆ 樣品架組件是由樣品架、立柱、導軌組成，立柱把頂部密封裝置和底部密封裝置連成一體， 導軌掛在立柱上， 上下位置可以調節， 樣品架放在導軌上。

◆ 做試驗時把試驗樣品放到樣品架上， 根據需要可以調節導軌的高度。

☎ 結束語

◆ 本文設計的兩廂式冷熱沖擊試驗箱吊籃移動裝置實現了樣品的自動移動， 提供了一個穩定的試驗空間。

◆ 吊籃移動裝置的配件少， 安裝維護方便， 密封性好， 構造成本低。

◆ 經長期使用后， 驅動裝置和密封裝置的性能依然良好， 為設備的維護、維修節省了大量的成本。

◆ 本文設計的兩廂式冷熱沖擊試驗箱吊籃移動裝置為上下移動式， 此裝置也適用于左右移動的吊籃， 可以滿足各行業不同等級的溫度沖擊試驗要求。
