1.   臣間短路的故障：

綜合異步電動機定子電流的動態與靜態分析 ，對電動機故障可以達到相對準確可靠的判斷。

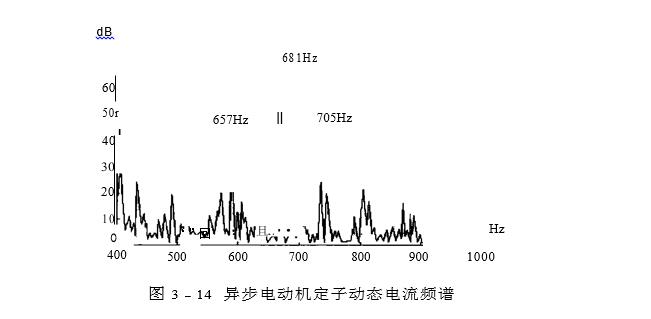

某鋼廠鼓風機組 ，由異步電動機驅動 ，投入運行15個月后有明顯的振動現象，局部過熱，對其進行動態電流監測的頻譜圖如圖3- 14   所示。

轉頻 ：RS  = 24. 33 Hz

線頻 ：50Hz

中心頻率 ：CF   = RS x Z = 24. 33 x 28 = 681Hz

從頻譜圖上可以看出在中心頻率681 兩側出現24. 33Hz 的邊頻 ，這與定子短路的特征相符合，而且幅值很高，定子臣間短路的故障是很明顯的，所以應當對電動機進一步進行測試。

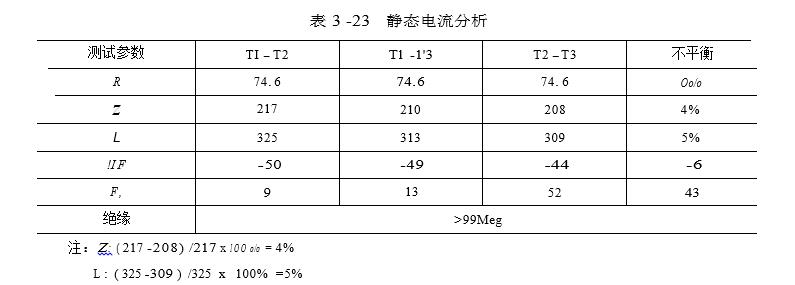

將電動機停機后進行靜態電流測試，測試結果如表3 -23 所示。

通過表3 -23 可以看出電阻維持平衡，阻抗 、電感不平衡度在IEEE 標準（ 表3 -2 ) 良好的范圍內，但I(xiàn)F與F超出了IEEE 標準 ，可以更加確定電動機存在臣間短路的故障。

綜合動靜態電流分析可以斷定電動機故障為匣間短路，而且趨勢明顯應拆機對電動機繞組檢查。

拆除電動機外殼，發現電動機定子繞組有三處出現短路故障，其中靠近滑環一處非常嚴重，排除故障 ，重新進行監測 ，無故障特征頻率出現，電動機運轉正常。
