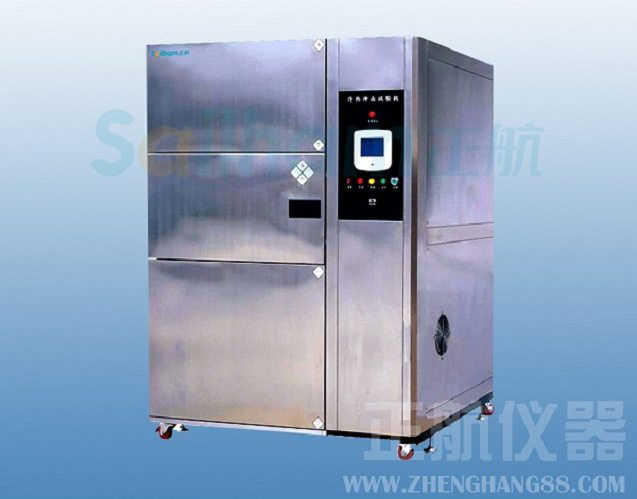

冷熱沖擊試驗箱冷熱沖擊試驗機（三箱式）
一款高溫瞬間到低溫的沖擊試驗設備，高溫150度到低溫-65度可在五分鐘內完轉換，冷熱沖擊試驗箱（三箱式）主要零部件國外進口
型 號 : TS - 80A -ZH
規格與材質：
1. 內箱尺寸 : 50 X 40 X 40CM (W x H x D)
2. 外箱尺寸： 150 X 200 X 180CM (W x H x D)
3. 結 構 ： 分為高溫區、低溫區、測試區.
4. 內箱材質 : SUS#304 耐熱耐寒不銹鋼板
5. 外箱材質 : SUS#304 耐熱耐寒不銹鋼板
溫度范圍:
高低溫區溫度蓄溫范圍：
1. 溫度: - 40 ℃ ～ 150℃（可任意設定）
2. 低溫區蓄溫部分 : RT ～ - 70℃
B. 試驗區溫度測試范圍:
1. 高溫部分 : 60℃～ 150℃（可任意設定）
2. 低溫部分 : -10℃ ~ - 45℃（可任意設定）
C. 解析精度 : 0.1℃
D. 控制精度 : (+/-)0.5℃ ; 分布精度 : (+/-)2.0℃
E. 蓄熱區升溫時間 : 自常溫到200℃ , 約50分鐘
F. 蓄冷區降溫時間 : 自常溫到-70℃ , 約85分鐘
G. 測試區溫度恢復時間 : 小于5分鐘內。
機械結構:
1. 本系統符合冷熱沖擊之可靠度試驗規格。（CNS，MIL，IEC，JIS，
ISO, ASTM, DIN, BS, UL, NACE, …）
2. 測試樣品置于盤架，藉由氣壓缸直線驅動蓄熱區或蓄冷區之閥門，以動作需要打開DAMPER，引
導冷熱氣流導入測試箱內 ，而達到快速冷熱沖擊之效果，平衡調溫控制 系統（TBHC）+特殊設計
送風循環系統 ，以P.I.D.方式控制S.S.R. , 使系統之加熱量等于熱損耗量 , 故能長期穩定的使用.
3. 采特殊設計,節省空間且操作高度適中,維修保養容易。
4. 保溫層采用耐高溫防火PU和隔熱高密度纖維棉，并使用最新設計之K型防汗導管系統。
5. 測試區內附上下可調SUS#304不銹鋼盤架二組或者客戶要求。
6. 機臺底部加裝高承載滑輪，以利移動置機.
7. 機臺測試孔可用來連接外加電源或信號線.
8. 可耐寒耐熱之高張性矽膠發泡絕緣材料(PACKING)
冷凍系統與溫度控制:
配有自動及手動除霜回路.
U-TYPE鰭片式高速電熱管.
內螺旋式K-TYPE冷媒銅管.
原裝進口省電型高效率全密閉式壓縮機.
斜率式FIN-TUBE蒸發器.
原裝進口電磁閥;干燥過濾器;毛細管等冷凍元件.
采用風冷式冷凝器 ;
可預留液態氮控制閥,供快速降溫使用.
冷媒使用高穩定性之環保冷媒.
致冷系統采二元冷凍,效果快速.
蓄熱區/蓄冷區采用多翼式循環風扇,強制風量對流,提高均溫效率.
冷熱區與測試區皆采用P.I.D.+S.S.R.微電腦控溫,自動演算達高控制精度.
送風循環系統及排水系統:
排水系統采回流形排水及U-TRAP積沉裝置.
東元省電馬達+不銹鋼加長軸心連接多離心式循環風扇。
FLOW THROW送風方式;水平擴散垂直熱交換弧形循環.
控制系統說明:
本系統可作自動循環沖擊或手動選擇性沖擊.顯示及操作介面采用原裝進口彩色LCD觸控式人機介面
控制器 , 超大視野畫面 , 具有畫面鎖定(LOCK)功能.
可預約開機啟動,提前預冷,預熱待機功能.
完善的安全保護協調系統自動文字指引異常發生原因.
Help操作說明List簡易表單操作.
Error故障病歷表.
溫度沖擊趨勢線顯示及紀錄.
溫度感應器(PT-100Ω)傳送信號至PLD控制器,再以微電腦及自動驅動S.S.R.控制冷,熱溫度.
可設定二區或三區沖擊,冷沖或熱沖啟始.
內部動作程序由P.L.C.與控制器連線控制,防止誤動作..
機器故障時,配有自動停機回路及警示訊號.
機器運轉狀況均有輸出訊號裝置與螢?zāi)伙@示.
高溫或低溫沖擊時,最大時間可達99H59分鐘.
最大循環周期(CYCLE)可達999次.
安全保護系統:
附有無熔絲保護開關.
控制系統有相序保護與過欠電壓電相保護.
超溫保護開關.
冷凍壓縮機過負載保護裝置.
冷凍壓縮機高低壓保護開關.
冷凍壓縮機過油壓保護.
欠逆相保護系統.
循環風扇馬達過載保護.
記錄模式:
日制恒河單筆記錄器。 (選 購 ；目前一般采取最流行的RS－232電腦接口功能).
保修期限 : 機器全系統保修1年(天災或人為因素造成損壞除外) , 終身維護
冷熱沖擊試驗箱（三箱式）是一款高溫瞬間到低溫的沖擊試驗設備，高溫150度到低溫-65度可在五分鐘內完轉換。
