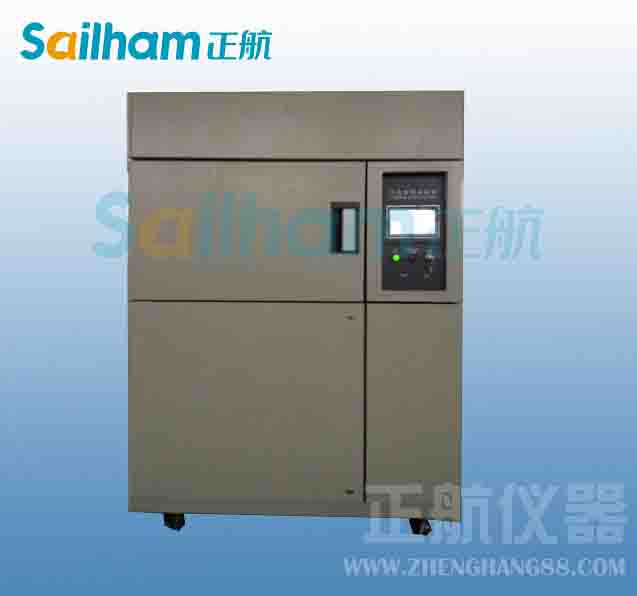

單面線路板冷熱沖擊試驗箱
【規格/SPEC】
單面線路板冷熱沖擊試驗箱
☆、設備可靠性試驗驗證的MTBF數值與規定的置信區間有密切關系。同一類型的兩種設備試驗時間和失效數相同，數據處理時,規定的置信區間越寬,MTBF驗證值計箅時，區間估計的上下限數值的差距就越大。下限數值小，上限數值大。當規定置信區間為100%時，下限值可以為0，上限值可以為。當規定置信區間越窄，MTBF驗證值計算時，區間估計的上下限數值的差距就越小。下限數值大，上限數值反而小。所以比較兩個MTBF驗證值時,要看規定的置信區間是多寬。
☆、試驗結果與試驗期間是否嚴格執行操作規程，試驗工作是否認真負責等都有密切關系。試驗時試驗條件等級不夠,測試時接近合格而不合格的數據不報告，不該維修和調整的進行了維修和調整，試驗操作時不按操作規程進行以及試驗中是否進行了合理的監測等,都直接影響試驗結果,影響試驗結果的置信度。
☆、設備可靠性試驗驗證的MTBF值與其他各種相關因素有密切關系。例如，與試驗樣品母體的大小、母體質量的一致性有關,與研制、生產階段的不同有關,與試驗的組織管理、試驗技術水平的高低、試驗設備及測試儀表的精度等都有關。這些相關因素是否能得到合理的利用，都會影響到試驗的結果。
☆、綜上所述,不難得出這樣的結論:評定各類電子設備的可靠性水平不能單從MTBF數值上來比較,需要對設備的復雜程度,試檢或使用條件，試檢樣品的要求,試檢的實施，數據處理技術等各方面的因素進行綜合的全面的分析，才能作出比較客觀的評價。不同種類的設備，由于可靠性要求及使用條件不一樣,試驗驗證的MTBF值相互之間沒有可比性。即使要對同類型設備進行可靠性評比，如果需要作出比較準確和客觀的評價，最好將設備集中在同一地點或同一試驗室,用同樣的試驗方案，同樣的試驗條件，同樣的試驗人員進行試驗。這樣,試驗驗證的MTBF值才有可比性。
☆、應該特別指出，對于同類電子設備的現場使用可靠性,是根據長時間的、各類不同使用地區的、具有統計規律所得出的MTBF值，所反映的設備的可靠性水平是有可比性的,而且能得出最客觀最合理的評價。
單面線路板冷熱沖擊試驗箱的用途
☆、單面線路板冷熱沖擊試驗箱主要是針對于電工、電子產品，以及其原器件，及其它材料在高溫、低溫、濕熱及其循環變化的環境下貯存、運輸、使用時的適應性試驗。
單面線路板冷熱沖擊試驗箱的結構特征
☆、單面線路板冷熱沖擊試驗箱采用標準化多功能設計、有程序運行和恒定運行功能。主控制儀采用韓國進口專用觸摸屏溫濕度控制儀，液晶LCD顯示，具有通訊接口，大容量程序，操作簡單，用戶可自定義溫、濕度控制曲線進行溫濕度試驗。升溫、降溫、加濕、去濕獨立，獨特的BTHC平衡調溫調濕方式。具有定時功能。制冷系統采用全封閉進口壓縮機組，機械式單級制冷或復迭低溫回路系統，全自動控制與安全保護協調系統。不銹鋼鎳鉻板形電加熱器（過沖?。?，加濕采用不銹鋼加濕管，加濕方式為蒸汽加濕，水位自動控制。
☆、單面線路板冷熱沖擊試驗箱主要由箱體、制冷系統、加熱系統、加濕系統、空氣循環系統以及控制系統組成。箱體的外殼為采用采用SUS304優質不銹鋼油發紋板或?qū)氫摾滠堜摪屐o電噴塑，箱門中間設大面積觀察窗，并配有觀察燈，使用戶可以清晰地看到試樣的試驗情況。外型整體美觀大方。保溫層為硬質聚氨脂發泡加上少量的超細玻璃棉，具有強度高，保溫性有好等特點。
單面線路板冷熱沖擊試驗箱安全保護裝置
☆、電源超載、短路保護
☆、缺水保護
☆、壓縮過壓、過載保護
☆、接地保護
☆、超溫保護
☆、為保護設備,所有報警均會自動切斷電源，并發出聲訊提示。
單面線路板冷熱沖擊試驗箱技術指標
☆、濕度范圍：30%～98%RH
☆、溫度波動度：±0.5℃
☆、溫度范圍：-20℃、-40℃、-50℃、-60℃、-70℃、-80℃～+100(150)℃
☆、濕度偏差：+2-3 %RH
☆、升降溫速率：0.7～1℃/min
☆、溫度偏差：≤2℃
單面線路板冷熱沖擊試驗箱使用現場的條件
☆、溫度：15℃~35℃
☆、周?chē)鸁o(wú)強烈氣流，當周?chē)諝庑枰獜?qiáng)制流時，氣流不應直接吹到箱體上。
☆、單面線路板冷熱沖擊試驗箱應放置平穩，保持水平。
☆、單面線路板冷熱沖擊試驗箱的四周應留有一定的距離，方便維修操作。
☆、相對濕度：不大于85%RH
☆、周?chē)鸁o(wú)強烈振動、無強烈電磁場影響
☆、周?chē)鸁o(wú)高濃度粉塵及腐蝕性物質
☆、無陽光直接照射或其它熱源直接輻射
可靠性試驗技術
廣義而言,本書前面各章所講內容，都屬于可靠性試驗技術范疇。而本章重點是講試驗實施中的試驗技術問題。為使設備可靠性試驗方案能夠得到切實的執行，提髙可靠性試驗的效率,保證可靠性試驗驗證值的置信度水平必須進可靠性試驗技術的研究。
